Bodové zdroje LED nabízejí výborné možnosti směřující k řízení osvětlení, zlepšující jeho rovnoměrnost a  úsporu elektrické energie.

Dobře navržené a vyrobené optické části umožňjí docílit  požadovanou úroveň osvětlení a jeho rovnoměrnost, minimální oslnění  a energetickou efektivitu.

Canolux LED – Technik se mohou kombinovat s inteligentním řídícím systémem Smart External a nabízí se  tak řešení úspory elektřiny, při nízkých  nákladech na údržbu pro osvětlení čerpacích stanic pohonných hmot.

	Přisazené světlo do podhledu
	Vestavné světlo do podhledu

PRODUKTOVÁ ŘADA

VESTAVNÁ SVÍTIDLA

• Standard (14,3kg)
• Smart External (14,4kg)

SVÍTIDLA NA POVRCH

• Standard (10,0kg)
• Smart External (10,1kg)

Vestavné a povrchové svítidlo

•  54 výkonných bílých LED
• elektronický LED ovladač
• akrylový kryt svítidla
• nahrazuje svítidla Canolux  HIT
• možnost montáže vestavné nebo na povrch
• možnost vybyvení plně integrovaným Smart External Micro sensorem pro automatické vypínání, stmívání pro detekci intenzity denního světla a pohyb

SPECIFIKACE

 Těleso svítidla

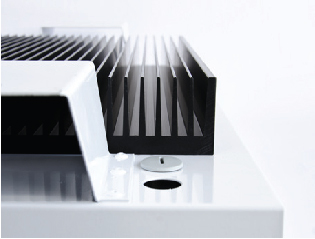

• Pozinkovaná konstrukce s bílou krycí vrstvou z polyesteru, navrchu s chladícím tělesem z černě eloxovaného hliníku pro chlazení LED

Kryt

• 2.8 mm acrylový kryt s drážkováním pro světelného toku směrem dolů

LED

• Vysoce výkonný elektronický LED ovladač  umístěný v izolovaném pouzdře, chránícím proti přehřátí.

Standard

• Certifikace podle BS EN 60598 2-1, IP 43, CE

Napětí

• 220 – 240 V, 50 – 60 Hz, jiná napětí na objednávku

LED

• Kvalitní, s vysokým světelným výkonem, životnost >60.000 jmenovitých hodin
• teplota světla 4000 K, 65 LED je umístěno na vyměnitelné desce se zásuvkami
• Možnost výběru barvy světla

Smart System

• Elektronický LED ovladač pro stmívání světel,  řízený systémem External Micro-pod Sensor. Umožňuje okamžité zapnutí  a stmívání jednotlivých svítidel nebo svítidel spojených do skupin (viz str.8)

Pohybové čidlo

Určité  části čerpacích stanic jsou i při malé návštěvnosti zákazníků plně osvětleny celou noc a někdy i celý den.

Do svítidel Canolux LED je možno vestavět člen Smart External Micro-pod Sensor, který svítidlo vypne, případně ztlumí na určenou hodnotu, pokud v jeho dosahu není žádný pohyb.

Jakmile sensor pohyb zaregistruje, přechází svítidlo zpět na plný výkon.

Parametry svítidla je možno nastavit prostřednictvím infračerveného ovladače Smart External

Canolux LED Smart Exrenal

Stále stoupající poptávka po energii mění rapidně naše životní prostředí, což přináší nutnost neustále zvyšovat energetickou účinnost ve všech oblastech každodenního života.

Smart External je nejnovější řídící systém vyvinutý společností Thorlux, který přináší inteligentní řízení řady venkovních LED svítidel

Kombinací programovatelného pohybového čidla a detekce denního světla,  s možností programování vypínání individuálně pro každý den v týdnu,  je dosahováno značných energetických úspor a významně prodloužuje intervaly údržby světel.

Opravdu bezúdržbové osvětlení.

Řízení osvětlení podle úrovně denního světla

V každém svítidle je namontován Smart External Micro-pod Sensor, registrující úroveň osvětlení prostoru, který při večerním setmění zapne a ranním rozednění  vypne svítidlo.

Citlivost sensoru je možno nastavit prostřednictvím infračerveného Smart External ovladače

• Spořte PENÍZE
• Spořte ENERGII
• Chráníte ŽIVOTNÍ PROSTŘEDÍ

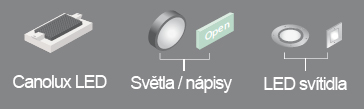

Varianty propojení – Scénáře Motionline

Varianta 1	Varianta 2	Varianta 3

Smart External System může být provozován ve třech různých ůrovních a nabízí tak více možností.

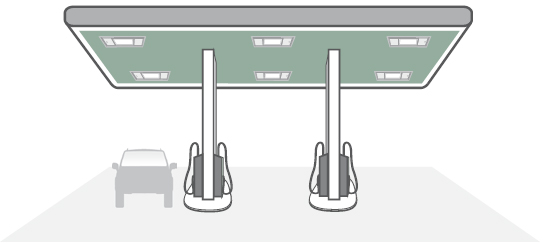

Varianta 1:  SAMOSTATNÉ

Nejjednodušší úroveň. Každé svítidlo je samostatnou jednotkou

Varianta 2: SPOJENÍ DO SKUPIN

Zvolená svítidla se spojí do skupin a vzájemně se propojí signálním kabelem (Motionline). Senzor každého svítidla rozpozná přítomnost nebo pohyb a dá pokyn k  zapnutí všech svítidel skupiny.(Viz obr nahoře).

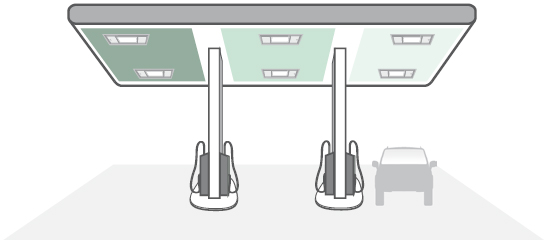

Varianta 3: ČASOVÉ A WEB OVLÁDÁNÍ

Umožňuje  řízení vypínání svítidel, která nejsou potřebná,  podle časového  nastavení (může se využít i zabezpečených webových stránek k dálkové konfiguraci). Místní konfigurace stejně jako ruční zásah jsou možné dálkovým ovládáním

Smart External Controller  (1.4 kg)

Smart External Booster 0.9kg

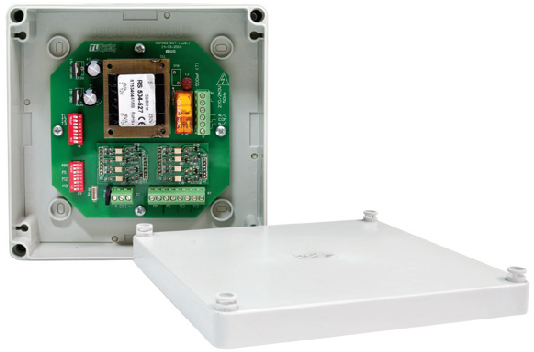

SMART BOOSTER

Přídavné zařízení Smart Booster umožňuje spínat také jiné osvětlení, např.nápisy, svítidla,  jiná LED svítidla se Smart  pohybovými čidly (varianta 2 a 3) a s časovým programem (varianta 3)

Smart External Booster komunikuje až se  čtyřmi skupinami Motionline

Kabelové propojení Motionline

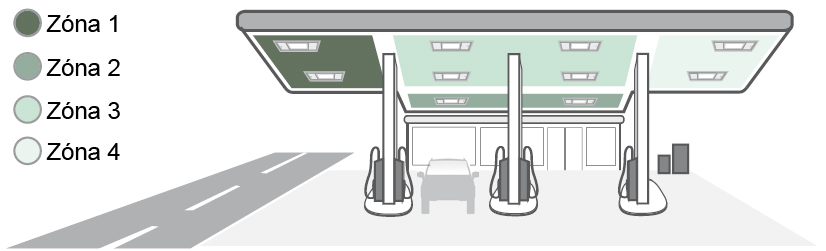

Varianty programů

Světla se mohou individuálně naprogramovat pomocí Smart External Programmirer (viz str.16) tak, aby se oblasti s malou frekvencí pohybu osob a vozidel nebo podle denního světla ztlumila nebo vypnula.

Pro prostory na čerpací stanici je osvětlení možno prgramovat podle přání následovně (viz obr nahoře).

A. Optimální osvětlení

Přestože zůstává osvětlení úsporné, zákazník pozná, že čerpací stanice je otevřená - “Jsme tu pro Vás”

B. Maximální energetická úspornost

Systém se kdykoliv naprogramuje podle přání provozovatele s ohledem na nejnižší možné provozní náklady.

 To jsou jen některé příklady, ale existuje samozřejmě řada jiných možností

Programovatelné funkce

Hlavní výhodou Smart Systemu pro osvětlení venkovních prostorů je možnost programovat individuálně jednotlivá svítidla.

Každé svítidlo je možno naprogramovat podle místních podmínek.

Hlavní programovatelné funkce jsou:

Zapnutí na nastavenou úroveň osvětlení – kompletně variabilní. Tovární nastavení je na cca 200 Lux

Bezpečnostní úroveň – může se nastavit libovolně mezi minimem a maximem. Tovární nastavení cca 30%.

Citlivost na pohyb – může se nastavit na každé podmínky

Zpoždění při indikaci pohybu  - podle variabilního časového plánu (30 sek – 10 hod) se svítidlo vypne nebo ztlumí na 30 % výkonu. Tovární nastavení – po 5 minutách  30% - nebo na nastavenou bezpečnostní úroveň

Minimální osvětlení – ztlumí se na min hodnutu, na níž je možno svítidla ztlumit. Tovární nastavení 10%.

Maximální osvětlení – svítí na maximálí úroveň, která je určité místo nutná. Tovární nastavení 100 %.

Bezpečnostní úroveň – umožňuje svítit po určitou dobu (30 sek – 10 hod) na bezpečnostní úrovni

Smart External Programmirer  0.4kg

Např. všechna svítidla v přestřešení čerpací stanice se mohou naprogramovat tak, že s výjimkou světel na příjezdu a výjezdu se spínají podle daného časového plánu. Tato svítidla mohou ještě svítit jen na 50% výkon, pokud v daném prostoru není zaznamenám žádný pohyb.

Jako bezpečnostní alternativa může např.jedno z pěti svítidel svítit s předem zvoleným výkonem a na plný výkon přejít jen při zaznamenaném pohybu v daném prostoru.

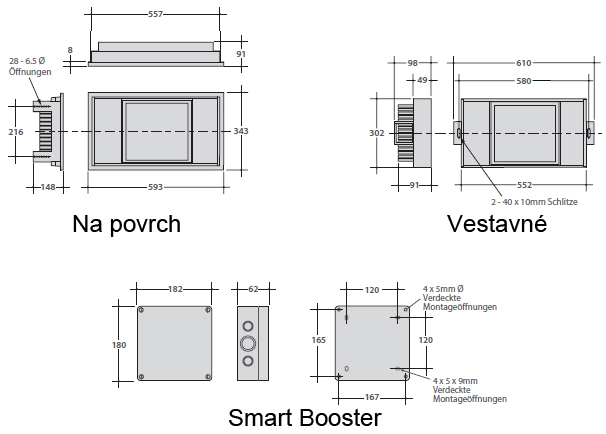

Rozměry

Porovnání  svítidel Canolux 250W s výbojkou HIT a svítidel Canolux LED

 Při rozdílu prodejních cen 2011  mezi Canolux HIT a Canolux LED je návratnost investice do výměny svítidel 4,7 let.

Další úspora energie ve výši asi 30% vzniká při použití systému SMART se stmívacím členem a dalších 30 % při zapojení pohybových čidel.

Kalkulace úspor je provedena k úrovni cen elektřiny roku 2011. V dalších létech lze očekávat každoroční zvýšení cen elektřiny a tím se finanční úspora bude zvyšovat a tím i doba návratnosti  investice  se zkrátí.

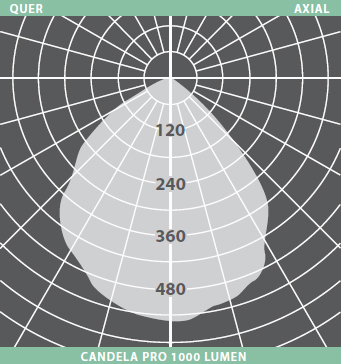

Porovnání svítidel s výbojkou HIT a LED

Svítidlo Canolux s výbojkou HIT může být přímo nahrazeno svítidlem LED při akceptovatelném osvětlení plochy výdejních stojanů

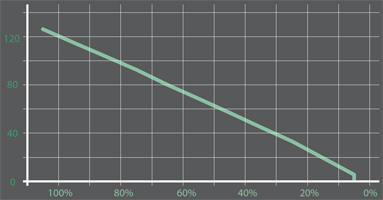

Graf energetické úspory

 Graf znázorňujezávislost spotřeby elektřiny a světelných parametrů Jestliže se např. svítidlo ztlumí na 30%  osvětlení, pak úspora energie dosáhne 68 %
